في تصميم التركيبات الدقيقة وإعدادات التشغيل الآلي، تعد إدارة القوى الجانبية دون المساس بوضع قطعة العمل حقيقة يومية على أرضية المصنع. غالبًا ما يؤدي الاعتماد على مكونات الماسكة القياسية للإمساك بالعمل الجانبي إلى ربط الدبوس، والتآكل المبكر، وانحراف قطعة العمل. تؤدي هذه الأعطال إلى تفكيك الأجزاء والأدوات المكسورة وزيادة وقت توقف الماكينة. في حين أن السوق يقدم العديد من الأجهزة المحملة بنابض - بدءًا من الغطاسات الكروية البسيطة إلى المسامير القابلة للسحب يدويًا - فإن اختيار الأجهزة الصحيحة يتطلب فهم العتبة الميكانيكية التي تفشل فيها الخيارات القياسية. عندما تضغط قوى القطع على جزء ما، فإن المسامير القياسية تنحشر ببساطة. أصبحت ضرورية الغطاسات التوجيهية المحملة بنابض للتثبيت الجانبي الموثوق والمتكرر. إنها توفر الدعم الهيكلي المطلوب لتحمل بيئات التصنيع القاسية، مع الحفاظ على الأجزاء مثبتة بثبات في مواجهة محددات مواقع الإسناد دون حدوث عطل في المكونات الداخلية.
توزيع الأحمال: تم تحسين الغطاسات الزنبركية القياسية للأحمال المحورية (الدفع/السحب)، بينما تتميز الغطاسات التوجيهية بأسطح تحمل ممتدة لامتصاص الأحمال الشعاعية (الجانبية) دون ربط.
الدقة الموضعية: تعمل كباسات التوجيه على تقليل اللعب الجانبي، مما يضمن إمكانية التكرار العالية في تطبيقات التثبيت الجانبي حيث تكون التفاوتات المشددة غير قابلة للتفاوض.
دورة الحياة: استخدام الغطاسات القياسية للإمساك الجانبي يعمل على تسريع التآكل الداخلي؛ تعمل الغطاسات التوجيهية على تخفيف ذلك، مما يوفر دورة حياة أعلى بكثير وتكاليف استبدال أقل.
خصوصية التطبيق: الاختيار هو الذي يحدد نجاح التركيب - الغطاسات القياسية تكفي للفهرسة البسيطة، في حين أن الغطاسات التوجيهية إلزامية للاحتفاظ النشط بقطع العمل وامتصاص الصدمات تحت قوى التشغيل الآلي.
يتطلب التثبيت الجانبي الناجح التزامًا صارمًا بالعديد من المعايير الميكانيكية في المطحنة أو المخرطة. يجب عليك تحقيق عدم تشوه قطعة العمل أثناء تحميل الأجزاء وتفريغها، خاصة على الأسطح النهائية. يجب أن توفر التركيبات قوة تثبيت ثابتة عبر آلاف الدورات دون أن تتدهور. يعد امتصاص الصدمات أمرًا إلزاميًا عندما تقوم أدوات القطع العدوانية بتعشيق المواد الخام. لا يمكن أن يحدث الارتخاء الناتج عن الاهتزاز في ظل ظروف التخشين الشديدة. يعمل إعداد التثبيت المناسب على تثبيت الجزء بقوة مقابل محددات مرجع الإسناد. فهو يمنع أي حركات صغيرة يمكن أن تدمر تفاوتات الأبعاد. نقوم بتصميم التركيبات التي تأخذ في الاعتبار كلاً من قوى التثبيت الثابتة وأحمال المعالجة الديناميكية. إذا تحرك جزء ولو بمقدار جزء من الألف من البوصة أثناء تمريرة التشطيب، فسيذهب المكون بأكمله إلى سلة الخردة.
إن فهم ديناميكيات التحميل يملي الاختيار الصحيح للمكونات. تطبق الأحمال المحورية القوة مباشرة على طول الخط المركزي لدبوس المكبس. يؤدي هذا إلى دفع الدبوس مباشرة إلى مكانه. تتعامل الغطاسات القياسية مع قوى الدفع والسحب هذه بشكل مثالي. تطبق الأحمال الشعاعية قوة عمودية على الدبوس. هذا يخلق تأثير رافعة خطير. يعمل الدبوس الممتد كذراع رافعة. تصبح الحافة الأمامية لجسم المكبس نقطة ارتكاز. تتضاعف القوى الجانبية عبر هذه الرافعة، مما يضع ضغطًا هائلاً على الزنبرك الداخلي. يؤدي هذا الضغط الزاوي إلى دفع الدبوس إلى الجدار الداخلي للمبيت. إنه يخلق احتكاكًا شديدًا ويمنع التشغيل السلس.
عادةً ما يتبع تسلسل الفشل تحت الحمل الشعاعي هذا النمط:
تعمل أداة القطع على تعشيق قطعة الشغل، مما يولد قوة جانبية ضد دبوس المكبس.
ينحرف الدبوس عن المركز، باستخدام فتحة المبيت كنقطة محورية.
ينحني الزنبرك الداخلي بشكل غير طبيعي، ويفقد قدرته على الضغط الخطي.
يحدث احتكاك المعدن على المعدن بين قاعدة الدبوس وجدار الغلاف الداخلي.
يتم ربط الدبوس في الوضع المضغوط، مما يؤدي إلى إسقاط كل الضغط الواقع على قطعة العمل.
يؤدي استخدام الغطاسات غير الكافية للتثبيت الجانبي إلى عواقب تشغيلية خطيرة. تعتبر المسامير المحشورة هي أكثر حالات الفشل شيوعًا في أرضية المتجر. عندما يرتبط الدبوس تحت ضغط جانبي، فإنه يفشل في التراجع أو التمدد بشكل كامل. وهذا يؤدي إلى مقاعد غير متناسقة. قد يقوم المشغلون دون علمهم بأجزاء الآلة التي تكون خارج موضعها قليلاً. وتتضاعف التكاليف الخفية لهذا التطبيق الخاطئ بسرعة. تواجه صيانة متكررة للتركيبات وتوقف الماكينة. استبدال الغطاسات البالية يوقف الإنتاج. تهدر الأجزاء المخردة مواد خام باهظة الثمن ووقتًا ثمينًا للتصنيع. يؤدي اختيار الأجهزة الخاطئة إلى إتلاف كفاءة الإنتاج بشكل مباشر.

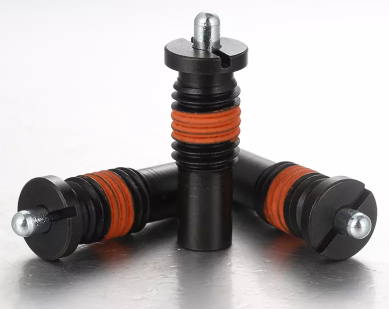

تتكون الغطاسات الزنبركية القياسية من جسم ملولب وزنبرك داخلي وعنصر أنف. الأنف عادة ما يكون على شكل كرة أو دبوس مستدير. يوفر الزنبرك الداخلي قوة نهائية محددة. هذه المكونات فعالة للغاية لمهام محددة. تتضمن حالات الاستخدام الأساسية الخاصة بها الفهرسة والحواجز وإخراج الأجزاء. إنها تعمل بشكل جيد لتطبيق الضغط الخفيف في الأماكن الضيقة. يعتمد التصميم على الزنبرك لامتصاص قوى الخط المستقيم. الخلوص الداخلي بين الدبوس والجسم فضفاض نسبيًا. يسمح هذا المقاس الفضفاض للدبوس بالتحرك بحرية تحت الضغط المحوري. يترك المصنعون هذا الخلوص عمدًا لمنع قفل الفراغ والسماح للهواء المحبوس أو سائل التبريد بالهروب أثناء التشغيل.
توفر الغطاسات القياسية توافرًا واسعًا في جميع أنحاء الصناعة التحويلية. إنها أسهل بكثير في التثبيت مقارنة بالينابيع السائبة غير المحملة. يمكنك ببساطة ربط الوحدة القائمة بذاتها في فتحة مستغلة. تختلف الأحجام بشكل كبير لتلبية الاحتياجات الهندسية المختلفة. غالبًا ما تستخدم التطبيقات الصغيرة أحجامًا مدمجة مثل خيوط 7/20 بوصة أو M3 لتركيبات تجميع الإلكترونيات. قد تتطلب الإعدادات الصناعية شديدة التحمل تنسيقات ضخمة مقاس 1¾ بوصة أو M24 لمحددات مواقع الصب الكبيرة. يمكنك تثبيتها باستخدام مفك براغي قياسي أو مفتاح ربط سداسي. يتميز العديد منها بمحرك ذو فترة زمنية محددة في الخلف لتسهيل ضبط العمق من خلف لوحة التثبيت. تتيح إمكانية الضبط الخلفي لفنيي الإعداد الاتصال بامتداد الدبوس الدقيق المطلوب دون إزالة قطعة العمل.
تفشل الغطاسات القياسية بشكل متوقع عند تعرضها للأحمال الجانبية. يعد عدم وجود دليل التثبيت هو العيب الأساسي في التصميم للتطبيقات الجانبية. عندما تضرب القوة الشعاعية الدبوس الممتد، فإنها تنحرف عن المركز. تحتك قاعدة الدبوس بالجزء الداخلي من الجسم الملولب. يولد هذا الاتصال المعدني بالمعدن احتكاكًا داخليًا شديدًا. غالبًا ما يلتوي الزنبرك الداخلي أو يلتوي تحت هذا الحمل غير المتساوي. الدبوس في النهاية ينفجر ويستقر داخل السكن. بمجرد ربط الدبوس، لم يعد بإمكانه الحفاظ على ضغط ثابت على قطعة العمل. نحن نرى هذا باستمرار عندما يحاول المشغلون استخدام الغطاسات الكروية القياسية لدفع كتلة على السكة؛ يؤدي الاهتزاز والحمل الجانبي إلى تدمير المكبس خلال بضع نوبات.
على الرغم من القيود المفروضة على الجانب لقط، تظل الغطاسات القياسية ذات قيمة عالية. إنها الخيار الأكثر فعالية من حيث التكلفة لتحديد المواقع للخدمة الخفيفة. استخدمها عندما تكون القوى محورية تمامًا. إنها تتفوق في طاولات الفهرسة الدوارة حيث تسقط الكرة في أخدود عازل. إنها تعمل بشكل مثالي كدبابيس قاذف في قوالب حقن البلاستيك. يمكنك استخدامها لتثبيت الألواح خفيفة الوزن في مكانها قبل التثبيت النهائي. إذا كان التطبيق لا يتضمن قوى تصنيع جانبية ثقيلة، فعادة ما يكون المكبس القياسي كافيًا. كما أنها تعمل بشكل جيد كدبابيس تأريض في تركيبات اللحام حيث يكون المطلب الوحيد هو الحفاظ على الاتصال الكهربائي بالجزء.

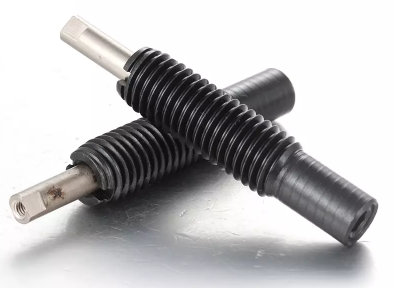

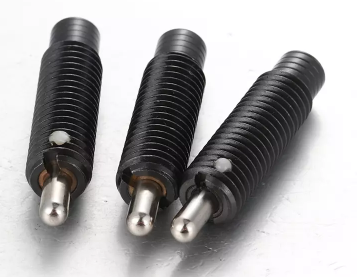

تتميز الغطاسات الموجهة ببنية داخلية مختلفة بشكل أساسي. الاختلاف الهيكلي الأكثر أهمية هو طوق التوجيه الممتد. تدعم هذه البطانة المُصنعة بدقة الدبوس على طول شوط أكبر بكثير. المسافة بين الدبوس والدليل ضيقة للغاية. لا يمكن للدبوس أن يميل أو ينحرف، حتى عند تمديده بالكامل. يقع الزنبرك الداخلي بأمان خلف هذا القسم الموجه. يتعامل فقط مع الضغط المحوري. يمتص الطوق القوي جميع القوى الشعاعية. يعمل هذا التصميم على عزل الزنبرك تمامًا عن الضغط الجانبي الضار. غالبًا ما يتم تصنيع الغلاف نفسه من الفولاذ المقسى لمنع تجويف التوجيه من الانغماس في آلاف الدورات.
غالبًا ما تصنف مصطلحات الصناعة هذه المكونات المتخصصة بشكل مميز. يُطلق على المكبس الزنبركي المخصص للتثبيت الجانبي في كثير من الأحيان اسم المكبس الزنبركي الجانبي. يسلط هذا التصنيف الضوء على غرضه الهندسي المحدد. يستخدم المصنعون هذا المصطلح لتمييزهم عن دبابيس الماسكة القياسية. عند البحث عن قطع غيار لمعدات الطحن، فإن البحث عن الغطاسات الجانبية يضمن لك العثور على أجهزة مصممة لإدارة القوة الشعاعية. إن فهم هذه المصطلحات يمنع الشراء العرضي للمكونات القياسية غير الموجهة. يجب على مديري أدوات الأدوات ومصممي التركيبات تحديد 'جانبي' أو 'موجه' في طلبات الشراء الخاصة بهم لتجنب استلام الأجهزة الخاطئة.
تعمل الغطاسات الموجهة على إدارة الأحمال اللحظية من خلال النقل الهيكلي. عندما تضرب قوة جانبية الدبوس، ينقل التصميم الموجه تلك الطاقة مباشرة إلى جسم المكبس. يعمل طوق التوجيه السميك كنقطة توقف ميكانيكية صلبة ضد الانحراف. ثم تتبدد القوة في لوحة التثبيت المحيطة. لا يواجه الزنبرك الداخلي تأثير الرافعة أبدًا. يظل محاذيًا تمامًا ومجانيًا للضغط. يمنع هذا النقل الهيكلي الارتباط تمامًا. إنه يضمن تشغيلًا سلسًا وموثوقًا بغض النظر عن الحمل الجانبي المطبق أثناء التشغيل الآلي. حتى القطع المتقطعة على المخرطة، والتي ترسل موجات صادمة عبر الجزء، لن تتسبب في انحشار الدبوس الموجه.
يوفر استخدام المتغيرات الموجهة للإمساك الجانبي فوائد تشغيلية هائلة. يمكنك تحقيق مقاعد جزئية محسنة بشكل ملحوظ. يمتد الدبوس بشكل مستقيم وصحيح في كل مرة. إنها توفر قدرات تحميل شعاعية أعلى بشكل كبير مقارنة بالنماذج القياسية. يمكنك الحصول على تطبيق ضغط ثابت أثناء عمليات الطحن أو الخراطة الثقيلة. تمنع التفاوتات الضيقة قطعة العمل من الثرثرة أو التحول. يُترجم هذا الاستقرار مباشرةً إلى تشطيبات سطحية أفضل ودقة أبعاد أكثر إحكامًا على الأجزاء النهائية. إنها توفر الصلابة الهيكلية المطلوبة للتصنيع الحديث عالي السرعة. يقضي المشغلون وقتًا أقل في القتال مع الأجزاء العالقة ووقتًا أطول في الحفاظ على تشغيل المغزل.
تختلف تقييمات الحمل الشعاعي بشكل كبير بين نوعي المكبس. قد يفشل المكبس القياسي تحت بضعة أرطال من القوة الجانبية. يمكن للمكبس الموجه من نفس حجم الخيط أن يتحمل عشرات أو مئات الأرطال من الضغط الشعاعي. يجب عليك حساب الانحراف المتوقع بناءً على امتداد الدبوس وقوة المادة. سوف ينحني الدبوس الفولاذي غير الموجه ويرتبط بسرعة. ينقل الدبوس الموجه الحمل إلى الهيكل قبل حدوث الانحراف. هذه المقاومة للانحناء هي ما يجعل الغطاسين الموجهين أمرًا إلزاميًا في العمل العدواني.
حجم الخيط | الحد الأقصى للحمل الشعاعي للمكبس القياسي (رطل) | الحد الأقصى للحمل الشعاعي للمكبس الموجه (رطل) | تطبيق نموذجي |
|---|---|---|---|
1/4-20 (م6) | < 2 | 15 - 25 | الإلكترونيات الخفيفة، بين قوسين صغيرين |
3/8-16 (M10) | < 5 | 40 - 60 | طحن الألومنيوم المتوسطة |
1/2-13 (م12) | < 10 | 100 - 150 | خشونة الصلب الثقيلة |
5/8-11 (م16) | < 15 | 200+ | تركيبات صب كبيرة |
كومة التسامح تملي دقة المباراة. تتميز الغطاسات القياسية بملاءمة داخلية فضفاضة. يقدم هذا المقاس الفضفاض لعبًا جانبيًا غير مقبول. قد يتحرك الدبوس قليلاً إلى اليسار أو اليمين عند ملامسته. وهذا يدمر التكرار. تتميز الغطاسات التوجيهية بخلوص محكم بين الدبوس والجلبة. يؤدي هذا الملاءمة الدقيقة إلى تكرار فائق. يضرب الدبوس نفس الإحداثيات على قطعة العمل في كل دورة. التفاوتات الصارمة غير قابلة للتفاوض في مجال الطيران والآلات الطبية. توفر الغطاسات الموجهة الدقة الموضعية المطلوبة لهذه القطاعات الصعبة. عندما تحتاج إلى الاحتفاظ بموضع تسامح حقيقي يبلغ 0.002 بوصة، لا يمكنك تحمل تكلفة الدبوس الذي يهتز في غلافه.
يختلف العمر المتوقع بشكل كبير في بيئة التثبيت الجانبي. تعاني الغطاسات القياسية من التآكل المتسارع بسبب الاحتكاك الداخلي. يؤدي كشط المعدن على المعدن إلى تدمير الهيكل بسرعة. الربيع يتعب وينكسر قبل الأوان. تتميز الغطاسات الموجهة بخصائص تآكل ممتازة. يقوم سطح المحمل الممتد بتوزيع الاحتكاك على مساحة أكبر. يبقى الربيع محميًا من الإجهاد الزاوي. سوف يدوم المكبس الموجه أكثر من المكبس القياسي بآلاف الدورات في تطبيق التثبيت الجانبي. تقلل هذه المتانة من انقطاعات الإنتاج. نحن نتتبع العمر الافتراضي للمكونات على خطوط السيارات ذات الحجم الكبير، وتعمل المسامير الموجهة باستمرار لعدة أشهر دون الحاجة إلى الاستبدال.
تحمل الغطاسات الموجهة سعر شراء أولي أعلى. تؤدي المعالجة الدقيقة المطلوبة لطوق التوجيه إلى زيادة تكاليف التصنيع. ومع ذلك، يجب عليك تقييم التأثير المالي على المدى الطويل. تتطلب الغطاسات القياسية استبدالًا متكررًا عند إساءة استخدامها. كل بديل يوقف آلة CNC الخاصة بك. علاوة على ذلك، يمكن أن يتسبب المكبس القياسي المقيد في تلف الجزء. إن تكلفة مكون واحد من مكونات الفضاء الجوي المدمر تتجاوز بكثير فرق سعر الكباسات. توفر الغطاسات الموجهة قيمة فائقة على المدى الطويل من خلال تقليل تكرار الاستبدال والقضاء على معدلات الخردة الناتجة عن ضعف القدرة على العمل. أنت تدفع مبلغًا أكبر مقدمًا لضمان استمرار دوران المغزل دون توقف صيانة غير مخطط له.
إن اختيار مادة الدبوس الصحيحة يفرض نجاح التركيب. توفر الدبابيس الفولاذية أعلى قوة نهائية. إنها تقاوم القص تحت أحمال المعالجة القصوى. توفر دبابيس الفولاذ المقاوم للصدأ مقاومة أساسية للتآكل. إنها حيوية عند استخدام مبردات مائية قوية تصدأ الفولاذ القياسي طوال الليل. توفر دبابيس Delrin أو Nylon تثبيتًا خاليًا من المار. يجب عليك استخدام دبابيس بلاستيكية عند حمل قطع العمل الناعمة مثل الألومنيوم أو النحاس الأصفر. تمنع المسامير البلاستيكية المسافات البادئة السطحية ولكنها تضحي بقوة القص الإجمالية. قم بتقييم مادة قطعة العمل الخاصة بك قبل اختيار دبوس المكبس. إذا قمت بتثبيت دبوس فولاذي مقوى على سطح من الألومنيوم المصقول، فسوف تترك انبعاجًا دائمًا.
يجب أن تكون مادة جسم المكبس مكملة للوحة التثبيت الخاصة بك. يؤدي ربط مكبس فولاذي في لوحة تثبيت من الألومنيوم إلى حدوث مخاطر. يمكن أن يحدث التآكل الجلفاني إذا كان المبرد يعمل كإلكتروليت. يؤدي هذا التآكل إلى لحام المكبس في اللوحة بشكل دائم. تختلف معدلات التمدد الحراري أيضًا بين المواد. يتمدد الألمنيوم بشكل أسرع من الفولاذ تحت الحرارة. قد يؤدي ذلك إلى إرخاء المكبس أثناء دورات المعالجة الطويلة. قم بمطابقة مادة الجسم مع اللوحة عندما يكون ذلك ممكنًا. استخدم أجسامًا من الفولاذ المقاوم للصدأ لتحقيق أقصى عمر افتراضي في بيئات المعالجة الرطبة. يجب أيضًا أن يكون الزنبرك الداخلي مقاومًا للصدأ إذا لم يكن المكبس مغلقًا بالكامل ضد دخول السائل.
يقدم سوق الأجهزة الصناعية خيارات واسعة النطاق قابلة للتكوين. يمكن للمهندسين تحديد مجموعات مخصصة للتركيبات المتخصصة للغاية. يمكنك تحديد قوى زنبركية محددة لتتناسب مع الأجزاء الحساسة. يمكنك طلب أطوال الدبوس المخصصة للوصول إلى أسطح التثبيت الغائرة. مجموعات المواد قابلة للتخصيص بالكامل. يمكنك تحديد هيكل من الفولاذ المقاوم للصدأ باستخدام دبوس Delrin وزنبرك عالي التحمل. تسمح لك قابلية التكوين هذه بتخصيص مكان العمل ليتناسب تمامًا مع هندسة وهشاشة قطعة العمل الخاصة بك. حتى أن بعض الشركات المصنعة تقدم أشكالًا مخصصة للأنف، مثل الأشكال المسطحة أو المخروطية، لتتوافق بشكل مثالي مع ميزات الأجزاء ذات الزوايا.
الاهتزاز هو عدو مكونات التركيبات الملولبة. الطحن عالي السرعة يولد اهتزازات توافقية شديدة. تتسبب هذه الاهتزازات في تراجع الخيوط القياسية بمرور الوقت. المكبس السائب يفقد قوته القابضة على الفور. تعتبر عناصر قفل خيط النايلون ضرورية للغاية. توفر المنتجات التي تحتوي على رقعة Nylok مقاومة ممتازة للارتخاء الناتج عن الاهتزاز. تخلق رقعة النايلون تداخلاً بين خيوط التزاوج. إنه يقفل المكبس عند العمق الدقيق المطلوب. كما أنه يوفر ختمًا طفيفًا للسائل ضد دخول سائل التبريد. إذا لم تقم بشراء الغطاسات ذات الرقع المطبقة مسبقًا، فيجب عليك استخدام خزانة الخيوط السائلة أثناء التجميع.
يتطلب تثبيت الأجهزة الملولبة انضباطًا إجرائيًا صارمًا. يمثل الغليان خطرًا شديدًا عند ربط الغطاسات المصنوعة من الفولاذ المقاوم للصدأ بتركيبات الألومنيوم. يقوم الاحتكاك بتجريد الخيوط وتأمين المكونات معًا. يجب عليك استخدام مركبات مضادة للاستيلاء عالية الجودة أثناء التثبيت. قم بتطبيق المركب على خيوط المكبس قبل إدخاله. اتبع إرشادات عزم الدوران المناسبة للتثبيت. لا تبالغ في تشديد جسم المكبس. يمكن أن يؤدي عزم الدوران الزائد إلى تشويه الهيكل الخارجي الرقيق. سوف يقوم الغلاف المشوه بربط الدبوس الداخلي الموجه على الفور.
اتبع خطوات التثبيت التالية لمنع الانزعاج:
قم بتنظيف الثقب المسنن الموجود في لوحة التثبيت بالهواء المضغوط والمذيب.
افحص خيوط المكبس بحثًا عن أي نتوءات أو تلف في التصنيع.
ضع طبقة رقيقة ومتساوية من النيكل أو النحاس المضاد للالتصاق على خيوط المكبس.
قم بربط المكبس يدويًا خلال المنعطفات القليلة الأولى لضمان المحاذاة الصحيحة.
استخدم مفتاح عزم الدوران المعاير لضبط العمق النهائي دون سحق الهيكل.
يتطلب اختيار قوة الزنبرك الصحيحة حسابًا دقيقًا. يقدم المصنعون خيارات زنبركية خفيفة وقياسية وثقيلة. يجب عليك الموازنة بين متطلبات الاحتفاظ وهشاشة الأجزاء. يؤدي اختيار قوة عالية جدًا إلى تشويه قطعة العمل. سوف تنحني الأجزاء ذات الجدران الرقيقة تحت ضغط زنبركي شديد. إن اختيار قوة منخفضة جدًا يسمح بحركة الأجزاء أثناء المعالجة. يجب عليك حساب قوى القطع الناتجة عن المطحنة النهائية. تأكد من أن قوة الزنبرك تتجاوز قوة القطع الجانبية التي تدفع المكبس. عامل في معامل الاحتكاك لقاعدة التثبيت الخاصة بك؛ تتطلب القاعدة الفولاذية الناعمة قوة زنبركية أكبر لحمل جزء من وسادة القابض المصنوعة من الكربيد.
تملي ميكانيكا التحميل الجزئي استراتيجية التشغيل الخاصة بك. يتطلب التشغيل "الدفعي" القياسي من المشغل دفع قطعة العمل بقوة نحو الدبوس الممتد. قطعة العمل نفسها تضغط الزنبرك. وهذا سريع ولكنه يتطلب مجهودًا بدنيًا. تتميز تكوينات "السحب" القابلة للسحب يدويًا بمقبض أو حلقة. يقوم المشغل بسحب الدبوس يدويًا إلى الخلف، وإسقاط الجزء، ثم تحرير المقبض. تكوينات السحب مطلوبة لإزالة الأجزاء بشكل آمن عند التعامل مع قوى الزنبرك الثقيلة. إنها تمنع المشغلين من المعاناة من أجل إخراج الأجزاء من التركيبات الضيقة. إذا كانت التركيبة تتطلب أكثر من عشرين رطلاً من القوة للتحميل، فيجب عليك التبديل إلى مكبس على شكل سحب لمنع إجهاد المشغل.
يجب أن تتحقق الفحوصات الهندسية من الاستخدام السليم لطول السكتة الدماغية. يجب أن تخطط للحصول على بدل سفر كافٍ. يجب أن يمتد الدبوس إلى مسافة كافية لتثبيت الجزء بإحكام. ومع ذلك، يجب ألا يصل الدبوس أبدًا إلى أسفل داخل الهيكل. إذا كان الدبوس في الأسفل، فإنه يعمل كنقطة توقف صلبة بدلاً من الزنبرك. هذا يسحق الأجزاء الحساسة. وعلى العكس من ذلك، يجب ألا يمتد الدبوس إلى حد يفقد ارتباطه بجلبة التوجيه الداخلية. حافظ على حدود الحد الموصى بها من قبل الشركة المصنعة لضمان التثبيت الموثوق. نقوم عادة بتصميم التركيبات بحيث يعمل المكبس في منتصف الشوط المتاح له، مما يمنحنا هامش أمان في كلا الاتجاهين.
قم بمراجعة تصميمات التركيبات الحالية الخاصة بك لتحديد أي محطات تتجاوز فيها قوى المعالجة الجانبية السعة الشعاعية لمسامير الماسكة القياسية.
استبدل الأجهزة غير الموجهة بغطاسات توجيهية مصممة هندسيًا في جميع إعدادات التثبيت الجانبي النشطة للتخلص من ربط الدبوس وتقليل معدلات الخردة.
قم بوضع نموذج أولي لتركيبة الفك الناعمة التالية باستخدام الغطاسات الموجهة المجهزة بدبابيس Delrin للتحقق من صحة التثبيت الخالي من المار وإمكانية التكرار الموضعي.
إنشاء بروتوكول تجميع موحد يفرض استخدام مركبات مضادة للضبط وتصحيحات قفل الخيط لجميع مكونات التركيبات الملولبة.
ج: الفرق الأساسي هو البنية الداخلية. يتميز المكبس التوجيهي بسطح أو طوق محمل ممتد يدعم الدبوس. يمتص هذا الطوق الأحمال الشعاعية ويمنع الدبوس من الانحراف. يفتقر المكبس القياسي إلى هذا الدعم، ويعتمد كليًا على الزنبرك الداخلي، مما يجعله عرضة للارتباط تحت القوى الجانبية.
ج: لا. إن الغطاسات الكروية غير كافية للصمود أمام قوى المعالجة الجانبية. أنها توفر فقط نقطة اتصال مع الشغل. علاوة على ذلك، فإنها تفتقر إلى دعم السكتة الدماغية اللازمة لمقاومة الإجهاد الشعاعي. ستدفع القوة الجانبية الكرة بعيدًا عن المركز، مما يسبب احتكاكًا داخليًا وفقدانًا فوريًا للضغط.
ج: يجب عليك حساب الحد الأقصى لقوى القطع الناتجة عن أدواتك. ضع في اعتبارك وزن قطعة العمل، واتجاه مسار الأداة، ومعاملات الاحتكاك لقاعدة التركيب. يجب أن تكون قوة زنبرك المكبس عالية بما يكفي لمقاومة الأداة التي تدفع الجزء بعيدًا، دون أن تكون عالية جدًا بحيث تشوه قطعة العمل.
ج: ترتبط الدبابيس عند تطبيق القوة الجانبية على مكبس غير موجه. يعمل الحمل الشعاعي كرافعة، حيث يدفع قاعدة الدبوس بقوة نحو الجزء الداخلي من الهيكل. هذا الاحتكاك المعدني على المعدن يمنع الحركة. كما أنه يتسبب في إبزيم الزنبرك الداخلي وتشويهه بشكل دائم.
ج: تستخدم الغطاسات "الدفعية" القياسية قوة زنبركية مستمرة لتثبيت الجزء؛ يقوم المشغل بدفع قطعة العمل باتجاه الدبوس لضغطها. تتميز غطاسات "السحب" القابلة للسحب يدويًا بمقبض. يجب على المشغل أن يسحب المقبض يدويًا لسحب الدبوس، مما يسمح بتحميل وتفريغ الأجزاء بسهولة وبدون قوة.
ج: يمكنك منع التراجع باستخدام الغطاسات المجهزة برقعات قفل خيوط النايلون، مثل Nylok. إذا لم تكن التصحيحات المطبقة مسبقًا متاحة، فيجب عليك تطبيق قفل الخيط السائل أثناء التثبيت. بالإضافة إلى ذلك، تأكد من ربط المكبس وفقًا لمتطلبات عزم الدوران المحددة للشركة المصنعة للحفاظ على شد الخيط.
ج: اختر دبوس Delrin أو Nylon عند تثبيت المواد الناعمة مثل الألومنيوم أو النحاس أو البلاستيك النهائي. يمنع الدبوس البلاستيكي الناعم تشوه السطح والمسافات البادئة على قطعة العمل. استخدم المسامير الفولاذية فقط عند حمل مواد أكثر صلابة أو عندما تكون قوة القص القصوى مطلوبة للتصنيع الثقيل.
