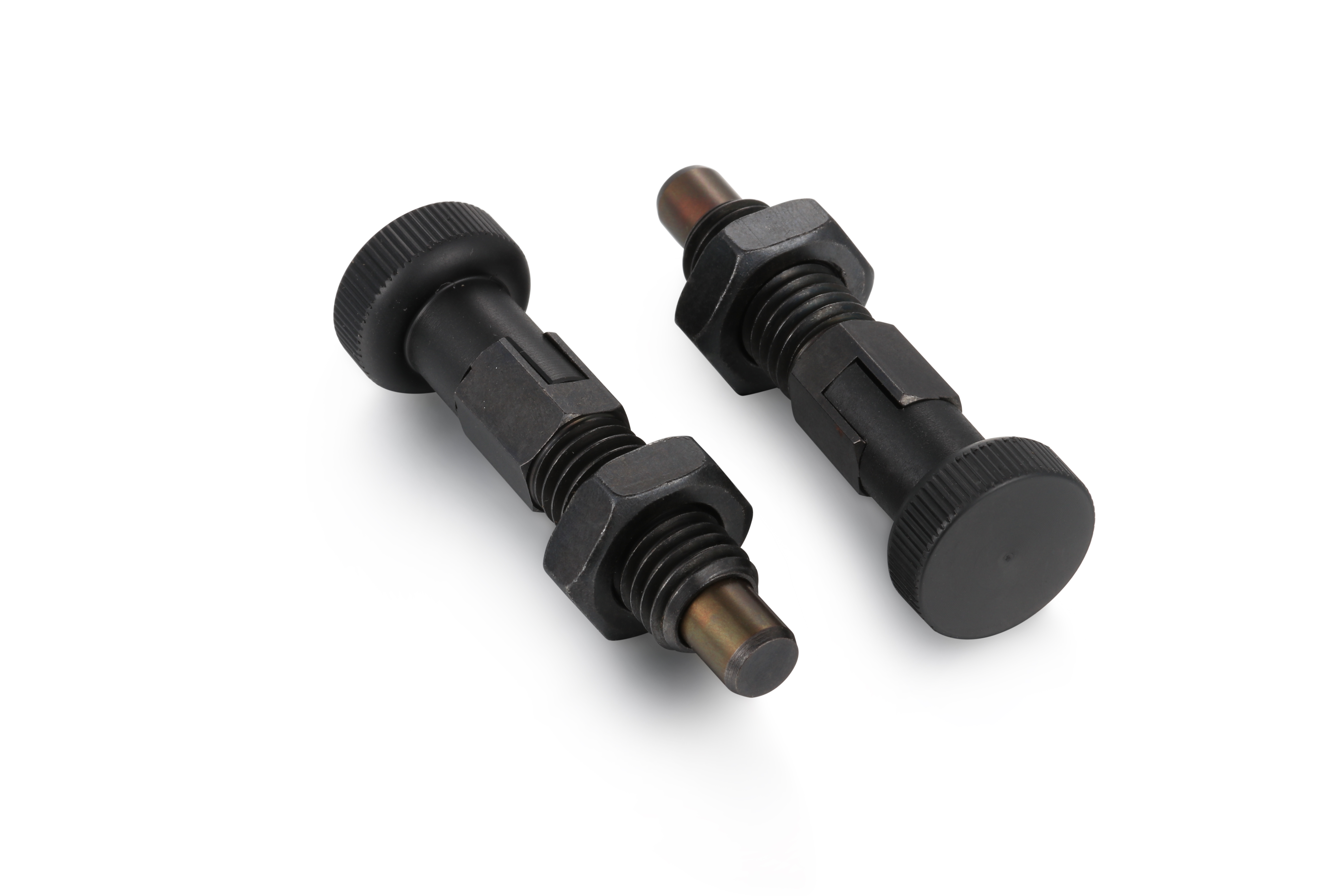

نظرة عامة على المنتج
نظرًا لأن المقبض تتم معالجته باستخدام عملية التشكيل ، يتم تقليل التكلفة ، مما يجعله أرخص بنسبة 42٪ على الأكثر من المنتجات المماثلة الحالية لـ Mismi
· هذه السلسلة من الغطاسات ذات المقبض (النوع الاقتصادي) ، والمعروفة أيضًا باسم دبابيس الفهرسة ، ودبابيس سحب الزنبرك ، وما إلى ذلك.
· المكبس ذو المقبض ، المعروف أيضًا باسم دبوس الفهرسة ، ودبوس سحب الزنبرك ، وما إلى ذلك ، هو دبوس تحديد المواقع الذي يمكن تشغيله يدويًا لإدخال الدبوس والخروج منه.
· نظرًا للخصائص الهيكلية والغرض التصميمي لمكبس المقبض ، فإن الجزء الرئيسي الذي يحمل القوة هو رأس دبوس المنتج ، والذي يمكنه تحمل أحمال القص والانحناء.
يمكن لقضيب التوصيل الداخلي والمقبض أن يتحملا التوتر المحوري فقط ولا يتحملان القوة الشعاعية ، أي أنه لا يمكن سحبهما قطريًا أو أفقيًا ، ولا يمكن الضغط عليهما أو رفعهما لأعلى.

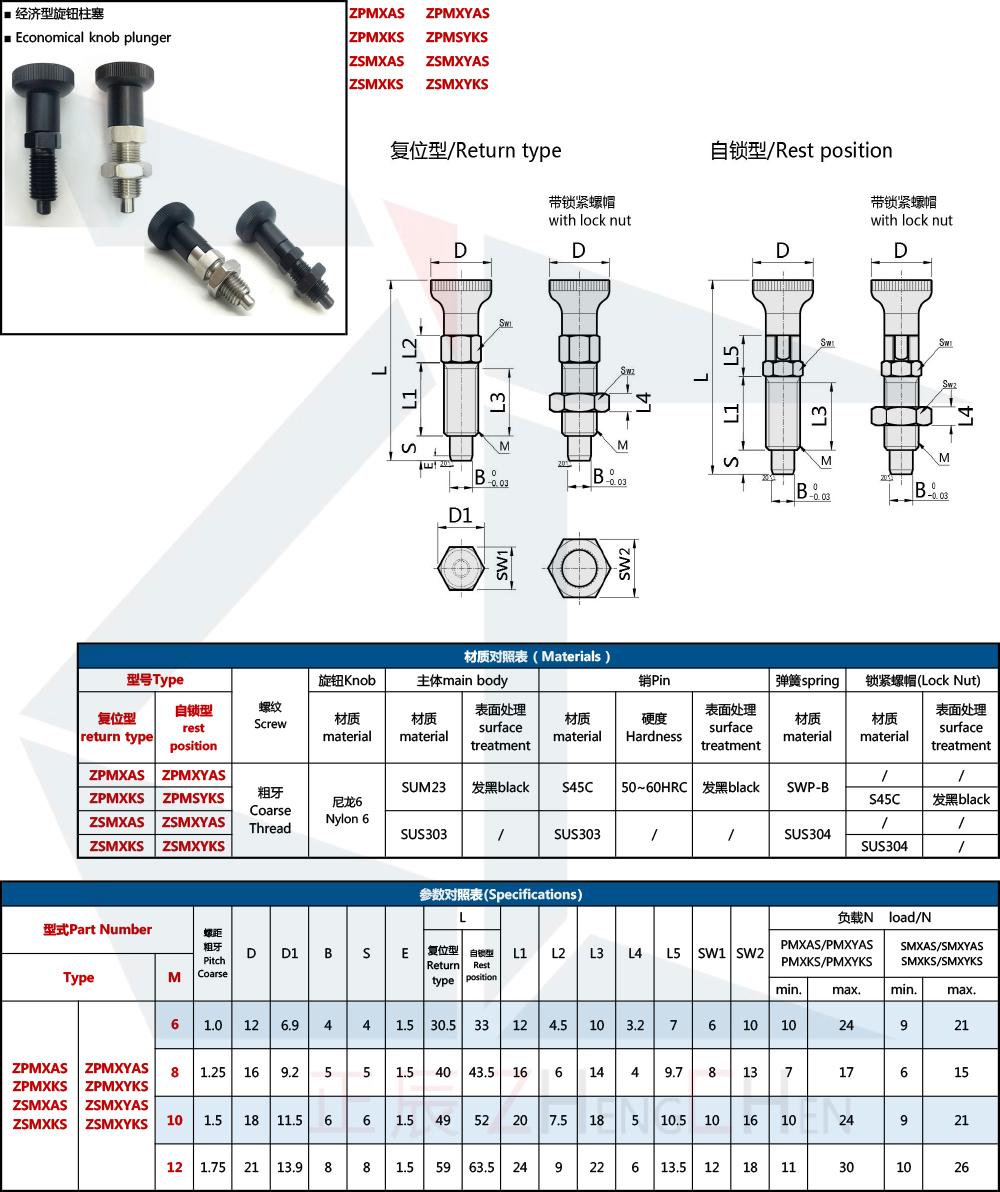

مواصفات المنتج
· عملية كباس المقبض بسيطة: يبرز رأس الدبوس الأمامي ويتم وضعه ، ويمكن سحب المقبض وتحريره.
· التثبيت المرن لمكبس المقبض: مناسب لآليات الحركة الخطية والدوارة مع متطلبات تحديد المواقع ، والتركيب الخيطي الشامل كافٍ ، والتفكيك مناسب
· مناسبة للمناسبات المختلفة مثل الفهرسة ، وتحديد المواقع ، ووقف الحد من التركيبات
طريقة الاستخدام

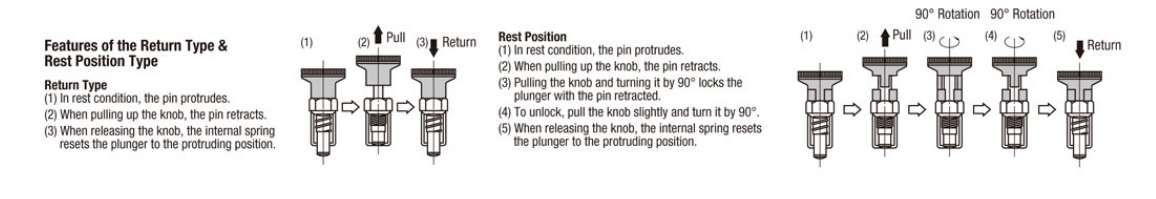

طرق التشغيل لأنواع إعادة الضبط والقفل الذاتي
نوع إعادة التعيين
عادة ما تكون الواجهة الأمامية في حالة بارزة.
عند سحب المقبض ، تتراجع الواجهة الأمامية.
إذا تم تحرير المقبض ، فستستعيد الواجهة الأمامية حالتها البارزة من خلال عمل قوة الزنبرك المدمجة.
نوع إعادة التعيين
عادة ما تكون الواجهة الأمامية في حالة بارزة.
عند سحب المقبض ، تتراجع الواجهة الأمامية.
إذا تم تحرير المقبض ، فستستعيد الواجهة الأمامية حالتها البارزة من خلال عمل قوة الزنبرك المدمجة.
طريقة استخدام الكباس ذو مسمار الفهرسة من Misumi
• نوع القفل الذاتي
عادة ما تكون الواجهة الأمامية في حالة بارزة.
عند سحب المقبض ، تتراجع الواجهة الأمامية.
إذا قمت بالتدوير بزاوية 90 درجة مع الحفاظ على حالة الانسحاب ، فيمكن قفل الواجهة الأمامية في حالة التراجع.
عند فتح القفل ، قم ببساطة بتدوير 90 درجة مع الحفاظ على حالة السحب للخارج.
إذا تم تحرير المقبض ، فستستعيد الواجهة الأمامية حالتها البارزة من خلال عمل قوة الزنبرك المدمجة.
طريقة استخدام الكباس ذو مسمار الفهرسة من Misumi
