توافر الحالة: | |
---|---|
الكمية: | |

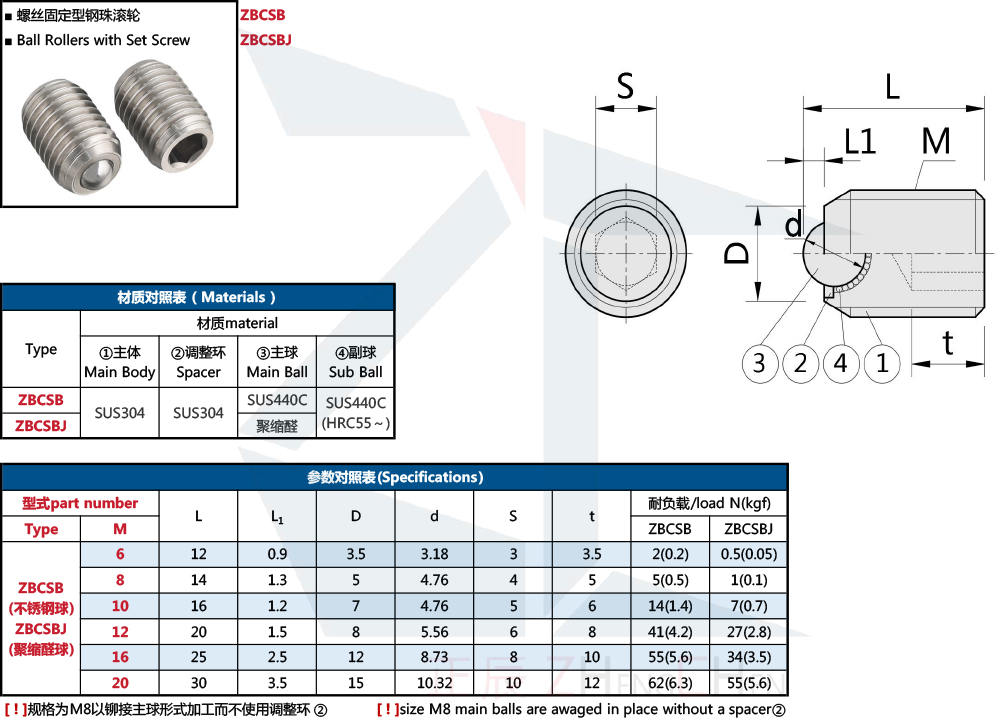

BCSB: كرات من الفولاذ المقاوم للصدأ
النوع: برغي مجموعة نقل الكرة
BCSB: كرات من الفولاذ المقاوم للصدأ
النوع: برغي مجموعة نقل الكرة
يكتب | [م] مادة | |||
① الجسم الرئيسي | ② فاصل | ③ الكرة الرئيسية | ④ الكرة الفرعية | |
BCSB | الفولاذ المقاوم للصدأ XM-7 | 304 من الفولاذ المقاوم للصدأ | 440C الفولاذ المقاوم للصدأ (HRC55 ~) | 440C الفولاذ المقاوم للصدأ (HRC55 ~) |
BCSBJ | كرة بولي أستال | |||
BCSBJJ | بولي أسيتال | - |
رقم القطعة | L | L1 | D | d | S | t | الحمولة المسموح بها N (kgf) | ||
يكتب | M | BCSB | BCSBJ | ||||||
BCSB (كرات فولاذية مقاومة للصدأ) BCSBJ (كرات بولي أسيتال) | 6 | 12 | 0.9 | 3.5 | 3.18 | 3 | 4 | 2 (0.2) | 0.5 (0.05) |
8 | 14 | 1.3 | 5 | 4.76 | 4 | 5 | 5 (0.5) | 1 (0.1) | |
10 | 16 | 1.2 | 7 | 4.76 | 5 | 6 | 14 (1.4) | 7 (0.7) | |
12 | 20 | 1.5 | 8 | 5.56 | 6 | 8 | 41 (4.2) | 27 (2.8) | |
16 | 25 | 2.5 | 12 | 8.73 | 8 | 10 | 55 (5.6) | 34 (3.5) | |
20 | 30 | 3.5 | 15 | 10.32 | 10 | 12 | 62 (6.3) | 55 (5.6) |
.
رقم القطعة | L | L1 | D | d | E | W | ℓ | الحمولة المسموح بها N (kgf) | |
يكتب | M | ||||||||
BCSBJJ (بولي أسيتال) | 8 | 14 | 1.5 | 6 | 4.76 | 1.5 | 1.2 | 1.5 | 2 (0.2) |
10 | 16 | 1.7 | 8 | 5.56 | 2.5 | 1.5 | 2 | 4 (0.4) | |
16 | 25 | 2.8 | 12 | 8.73 | 3 | 2 | 3 | 7 (0.7) | |
20 | 30 | 3.5 | 14 | 10.32 | 3.5 | 3 | 4 | 11 (1.1) |
يكتب | [م] مادة | |||
① الجسم الرئيسي | ② فاصل | ③ الكرة الرئيسية | ④ الكرة الفرعية | |
BCSB | الفولاذ المقاوم للصدأ XM-7 | 304 من الفولاذ المقاوم للصدأ | 440C الفولاذ المقاوم للصدأ (HRC55 ~) | 440C الفولاذ المقاوم للصدأ (HRC55 ~) |
BCSBJ | كرة بولي أستال | |||
BCSBJJ | بولي أسيتال | - |
رقم القطعة | L | L1 | D | d | S | t | الحمولة المسموح بها N (kgf) | ||
يكتب | M | BCSB | BCSBJ | ||||||
BCSB (كرات فولاذية مقاومة للصدأ) BCSBJ (كرات بولي أسيتال) | 6 | 12 | 0.9 | 3.5 | 3.18 | 3 | 4 | 2 (0.2) | 0.5 (0.05) |
8 | 14 | 1.3 | 5 | 4.76 | 4 | 5 | 5 (0.5) | 1 (0.1) | |
10 | 16 | 1.2 | 7 | 4.76 | 5 | 6 | 14 (1.4) | 7 (0.7) | |
12 | 20 | 1.5 | 8 | 5.56 | 6 | 8 | 41 (4.2) | 27 (2.8) | |
16 | 25 | 2.5 | 12 | 8.73 | 8 | 10 | 55 (5.6) | 34 (3.5) | |
20 | 30 | 3.5 | 15 | 10.32 | 10 | 12 | 62 (6.3) | 55 (5.6) |
.
رقم القطعة | L | L1 | D | d | E | W | ℓ | الحمولة المسموح بها N (kgf) | |
يكتب | M | ||||||||
BCSBJJ (بولي أسيتال) | 8 | 14 | 1.5 | 6 | 4.76 | 1.5 | 1.2 | 1.5 | 2 (0.2) |
10 | 16 | 1.7 | 8 | 5.56 | 2.5 | 1.5 | 2 | 4 (0.4) | |
16 | 25 | 2.8 | 12 | 8.73 | 3 | 2 | 3 | 7 (0.7) | |
20 | 30 | 3.5 | 14 | 10.32 | 3.5 | 3 | 4 | 11 (1.1) |
الأسئلة المتداولة حول هذا المنتج (FAQ)
ما هي أنواع البكرات المختلفة حسب طرق تركيبها؟
نوع المحمل ، نوع العمود المستقيم ، نوع المسمار اللولبي ، نوع مجرى المفتاح ، نوع العمود ، النوع المثبت بمسامير جانبية ، إلخ.
ما هي أنواع البكرات المقسمة حسب موادها المختلفة؟
بكرات البولي يوريثين ، بكرات مطاطية ، بكرات الراتنج ، بكرات معدنية ، بكرات كروية فولاذية ، إلخ.
ما هي أشكال بكرات الكرة الفولاذية؟
نوع الترباس السداسي ، الخيط الخارجي الدائري ، نوع الحافة ، النوع الأسطواني ، نوع المسمار الثابت ، نوع المكون ، إلخ.
ما هو أقصى طول يمكن لقضيب البكرة تحقيقه حاليًا؟
600 ملم
ما هو الحد الأقصى لطول الحزام الناقل الأسطواني؟
600 ملم
